一、監獄太陽能熱水工程系統設計方案

　　(一)、監獄太陽能熱水工程系統基本條件及用戶要求

　　貴單位日均1000人用水、每人50公斤計算共需熱水50000公斤，建議安裝6000支58*1800mm真空管太陽能，日產熱水(50000kg)，要求提供太陽能熱水工程系統設計方案和報價。

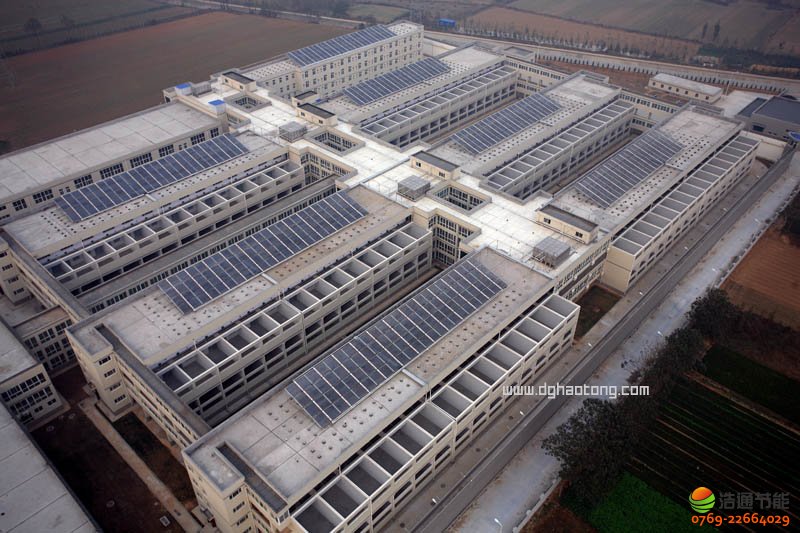

河南第四監獄太陽能熱水工程系統設計效果圖

　　(二)、監獄太陽能熱水工程系統簡要設計

　　2.1、監獄太陽能熱水工程系統設計方案主要考慮的幾個問題

　　鑒于鑒于太陽能水系統用于集體單位的特點，我們認為，該方案設計應充分考慮用戶單位的下列問題，科學設計太陽熱水系統，使其達到合理、可靠、先進。

　　(1) 屬于單位使用性質，系統應耐用、方便管理。

　　(2) 應考慮優先利用太陽能源;當太陽能不足時，再利用輔助能源補充熱能，以達到環保和節能降耗的目的。

　　(3) 系統處在安徽，冬季寒冷結冰。因此應充分考慮太陽能及管路的冬季防冬問題。

　　(4) 在保證工程質量的前提下，盡可能降低工程造價，提供工程的性價比。

　　2.2、監獄太陽能熱水工程系統設計依據

　　(1)GB/T18712-2002《太陽熱水系統設計、安裝及工程驗收技術規范》

　　(2)GB50015-2003《建筑給水排水設計規范》

　　(3)GB/T17581-1998《真空管太陽集熱器》

　　(4)GB/T17049-1997《全玻璃真空太陽集熱管》

　　(5)用戶要求

　　2.3、監獄太陽能熱水工程系統基本設計

　　(1)太陽能系統控制

　　太陽能系統采用溫差循環(水泵強迫循環)，通過設在集熱器數組末端出口與儲熱水箱下部的兩個測溫點的溫差控制循環泵的工作與否，有溫差時(△T≥3～5℃)，控制器發出指令，水泵工作，水在儲熱水箱與集熱器之間循環;溫差較小時△T≤1～2℃，水泵停止工作，如此反復。在日照正常情況下，水箱水溫在晚間使用時可達到50～75℃以上。

　　(2)補冷水電磁閥控制

　　采用電磁閥受水箱水位、水溫和時間信號控制補水。根據日照的情況可以任意調整各個參數，水箱內安裝浮球控制，防止電磁閥故障造成水箱溢水。

　　(3)防凍控制

　　在集中熱器循環管路采用防凍伴熱帶、橡塑保溫、外包裝采用鋁板防水方式，解決冬季防凍問題，室內管道全部全采用暗管(為了安全)。

　　(4)回水循環泵控制

　　回水循環泵受供水管網末端溫度控制,溫度低于38℃回水泵啟動,高于43℃回水泵停止工作，可根據客戶要求的溫度、時間設定。

　　(5)定時、增壓供水控制

　　采用電磁閥和增壓泵受時間和供水管網的壓力控制。

　　(6)真空管

　　系統采用抗凍能力強、熱效率高、性價比高的全玻璃真空管太陽集熱器。

　　(7)恒溫

　　采用太陽能恒溫控制，水箱水位受時間、溫度控制，水箱溫度保持在甲方要求的溫度。

　　(8)系統控制

　　本系統全自動控制，不需專人看管。

　　2.4、監獄太陽能熱水工程系統用熱水量確定

　　根據GB50015-2003《建筑給水排水設計規范》。

　　2.5、監獄太陽能熱水工程系統太陽集熱器確定

　　正常晴天條件下(曝輻量≥17000KJ/D. ×㎡)，每㎡太陽能每天可產40℃熱水(15℃左右冷水時);夏季90-120KG;春秋季60-90KG;真空管集熱器冬季30-40KG。平均按80KG/㎡計算，約需太陽能面積72㎡(600支真空管)。

　　注：每平米太陽能指47*1200真空管10支，47*1500真空管8支，58*1500真空管6支，58*1800真空管5支。

　　2.6、監獄太陽能熱水工程系統關鍵設備與配件選型

　　1)太陽能集熱器選型

　　目前國內使用的太陽能集熱器類型主要有平板集熱器、真空管集熱器、熱管集熱器。平板集熱器不防凍，一般只在春、夏、秋三季使用;真空管集熱器在零下25℃條件下，仍可產生熱水，可一年四季使用，且冬季利用太陽能的效率最高，是目前普遍使用的產品;熱管集熱器可在零下50℃條件下使用，但最低氣溫在-25℃以上，若全年使用，建議選擇真空管集熱器。

　　2)閥門及管路系統

　　管路采用國標DN40熱鍍鋅管，外用3CM厚橡塑保溫，最外層用鋁箔布裹面或鋁板，美觀耐用

　　3)儲熱水箱容量

　　設計安裝一個5噸水箱，水箱內膽采用為衛生級不銹鋼，外用6CM厚聚氨酯發泡保溫，最外層用不銹鋼防水保溫，美觀耐用。

　　4)系統安全

　　防風雪 系統支架為整體結構，并與樓面預埋件固定牢靠。

　　防 凍 采用耐高寒、抗凍性全玻璃真空管集熱器，同時循環管路設防凍保護措施。

　　防 雷 系統如在原建筑防雷區外，按相關標準作防雷設施。

　　防冰雹 系統配置的真空管可抗擊Φ2.5CM冰雹

　　防漏電 采用漏電開關和接地雙重保護，確保用電安全。

河南第四監獄太陽能熱水工程系統局部安裝圖

　　(三)、監獄太陽能熱水工程系統報價方案

項目	名 稱 規 格	單位	數量	單 價	復 價
一	全玻璃真空管集熱管	支	6000
1	47*1500MM
2	品牌：浩通
二	真空管連接器  180*18*18	套	120
1	密封圈	個
2	防水圈	個
3	內膽日本SUS3042B食用不銹鋼
4	保溫：聚胺脂發泡保溫厚60mm外覆0.3不銹鋼
5	品牌：浩通
三	真空管尾托	個	240
1	朔料托盒	個
2	不銹鋼
3	品牌：浩通
四	集熱器支架	副	120
1	40熱度鋅國標角鐵
五	太陽能水箱（常壓）	噸	10
1	總?cè)萘浚?T
2	材質：日本SUS304食品級不銹鋼板
3	保溫：聚胺脂發泡保溫厚60mm外覆0.3mm鋁 皮
4	附件：溫度計、腳架、人孔
5	設計溫度：100℃
7	地腳板：250×300×7，A3鋼板；防腐處理	套	1
8	品牌：浩通
六	回水電磁閥DN20	個	1
1	品牌：余姚
七	全自動上水設備DN40	個	1
1	品牌：余姚
八	太陽能循環泵PH-101E	臺	1
1	品牌：（威樂）
九	加壓回水泵PH-400E	臺	1
1	品牌：（威樂）
十	供水電磁閥	臺	1
十一	管道：國標優質鍍鋅鋼管
1	DN15-40	米	1500
2	品牌：天津利達
3	太陽能管道
十二	管件及閥類	批	1
1	熱鍍鋅國標
十三	熱水管EPS泡沫保溫管套及保溫鋁板
1	DN25～DN40	米	1500
2	材質:3cm橡塑保溫、保護層：0.2mm鋁皮
十四	電線電纜及PVC-U難燃性線	批
1	品牌 ：北京昆侖
2	25PVC線管
十五	室內管道	米	1000
1	PPR  20
十六	全自動控制電控	個	1
1	溫差控制器XW-D700
2	溫度控制器XMTE-8000
3	水位控制器LX-912A
4	時間控制器TB118/LT-233
5	品牌：浩通
十七	安裝費	支	6000
十八	運費
十九	監舍安裝費	間	110
二十	稅金		5%
工程總費用：（一 ～二十一合計）肆拾玖萬陸仟壹佰元整               （￥：496100.00）

　　二、監獄太陽能熱水工程系統方案設計依據

　　1、監獄太陽能熱水工程系統循環管及給水管網管徑確定

　　dj=√4q/∏v

　　式中：q—設計秒流量m3/s;

　　dj—管道計算內徑m;

　　v—流速m/s;

　　上式中流速的確定，根據我國《建筑給水排水設計規范》中規定，通過技術經濟分析，并考慮室內環境產生噪聲允許范圍來選用。

　　2、監獄太陽能熱水工程系統循環系統及管網中所需水壓

　　2.1、管網的沿程水頭損失∑hf計算

　　∑hf = i1•l1+ i1•l1+……in•ln

　　式中：i1、i2……in、i—各計算管段單位長度沿程水頭損失(kpa/m);

　　l1、l2……ln、l—各計算管段的管道長度 (m);

　　按《全國民用建筑工程設計技術措施》水力計算中按海澄-維廉公式計算單位長度水頭損失

　　i=105C-1.85 dj-4.87 qg1.85

　　式中： i—管段單位長度沿程水頭損失(kpa/m);

　　C—海澄-維廉系數。各種塑料管、內襯(涂)塑管C=140;銅管、不銹鋼管C=130;襯水泥、樹脂的鑄鐵管C=130;普通鋼管、鑄鐵管C=100。

　　qg—設計秒流量(m3/s);

　　dj—管道計算內徑m;

　　2.2、局部水頭損失Hm

　　Hm=0.5ξ•v2•g-1

　　Hm—局部水頭損失;

　　ξ—局部阻力系數;

　　v —管道中流速(m/s);

　　g —重力加速度(m/s2);

　　在本工程設計計算中，對局部水頭損失不逐個計算，而是按照系統沿程損失的30%近似計算。即 Hm=∑hf•30%

　　2.3、太陽能強制循環泵揚程計算：

　　H=1.05•1.3∑hf (水箱與集熱器布置在同一樓面上)

　　H=1.05(1.3∑hf+ΔH)(水箱最高水位低于集熱器陣列末端上循環出口高度)

　　H —水泵揚程m

　　∑hf —系統沿程損失合計m

　　ΔH —水箱最高水位與集熱器陣列末端上循環出口落差m

　　2.4、系統最不利點水力計算：

　　H≥ΔH-1.3∑hf

　　H —最不利點水頭要求(本設計花灑、龍頭均按≥4mH2O計算)

　　ΔH —水箱最低點水位與最不利點高度差m

　　1.3∑hf—水箱至最不利點水頭損失合計m

　　當系統水箱高度不能滿足最不利點供水水頭要求時，加設加壓水泵水泵揚程計算公式如下：

　　HB=H+1.3∑hf-ΔH

　　HB —加壓水泵揚程

　　其它符號表示內容同前;

　　3、監獄太陽能熱水工程系統強制循環系統能量平衡計算

　　本系統所設計熱泵采用強制循環，系統依靠水泵作循環動力，以固定的大流量進行循環，因此在運行過程中貯水箱中水得到充分混合，可以認為貯水箱中無溫度分層，水量為某一個均勻溫度。

　　對于本次熱泵系統，通過溫差循環泵以直接加熱方式工作，系統作無負荷運行時，貯水箱的能量平衡方程為：

　　dTS(mcp)s =(Qu)s-(UA)s(Ts-Ta)dτ

　　m —水箱水的質量kg

　　cp —水的定壓比熱，取1Kcal/kg•℃

　　Qu —水箱貯熱量Kcal

　　UA —水箱散熱系數和水箱散熱面積的乘積Kcal/℃

　　Ts —水箱水溫℃

　　Ta —環境溫度℃

　　熱泵的能量平衡方程為：

　　(Qu)c=FRACS-FRACUC(TS-Ta)

　　系統控制器工作以控制函數表示：

　　(Qu)c=FR(Mcp)c(Tf，o-TS)

　　在強制循環中，系統流量M為恒定值，F(xiàn)為控制函數，Δ為設定溫差，則當(Tf，o-TS)≥Δ時，F(xiàn)=1，表示控制器閉合，溫差強制循環泵工作;當(Tf，o-TS)<Δ時，F(xiàn)=0，表示控制器斷開，溫差強制循環泵停止運行。

　　如果忽略管道熱損失不計，則(Qu)s=(Qu)c，即F=1時，有：

　　dTS(mcp)s = FRACS-[(UA)s+ FRUCAC](Ts-Ta)dτ

　　F=0時，有：dTS(mcp)s = -(UA)s(Ts-Ta)dτ

　　上式分別表示太陽能溫差循環系統中溫差循環泵工作和不工作兩種情況下貯水箱箱溫度Ts隨時間的變化關系。采用數值積分方法求解。可逐步求得一天中貯水箱溫度Ts的變化。

　　4、監獄太陽能熱水工程系統水箱及管道保溫計算

　　按照GB4272-92《設備及管道保溫技術通則》，對于水箱保溫層按平面計算，管道按管道計算，計算公式如下：

　　To-Ta 1　　水箱δ1=λ( - )(m)　　K•[Q] as

　　管道：　　Do-Di　　δ1=　　2

　　Do由下式試算得出：

　　1 Do To-Ta 1　　Do•ln =λ( - )　　2 Di K-[Q] as

　　式中：

　　[Q] —不同介質溫度下，絕熱層外表面最大允許熱損失量，W/㎡，按GB50264-97(全年運行最大允許熱損失量選擇)

　　K —最大允許熱損失量的系數

　　Do —保溫層外徑m

　　Di —保溫層內徑(取管道外徑)m

　　To —管道或設備外表面溫度，取介質溫度(本設計取65℃)

　　Ta —環境溫度

　　Ts —保溫層外表面溫度℃

　　λ—保溫材料及制品的導熱系數W/㎡•℃

　　as—保溫層外表面放熱系數;室內as取11.63W/㎡•℃;

　　室外as取23.26W/㎡•℃;

　　本工程按上述計算，水箱保溫采用巖棉時，δ=38mm，我公司采用內層巖棉δ=40mm和外層EPS泡沫板δ=40mm，雙層復合加強保溫，保溫層總厚度δ=80mm，可保證12小時內溫降不超過2℃～3℃;管道保溫，計算厚度24mm(EPS泡沫管套)實際采用用δ=25～30mmEPS管套保溫。水箱及管道保溫外層采用0.3mm～0.4mm光亮合金鋁板作為保護層。完全符合國標要求。

　　水箱保溫計算如下：

　　儲熱水箱以8m3為例：保溫外表面積22.3 m2。

　　熱水箱12小時溫降≤3℃時允許最大熱損失：

　　q=8000kg×3℃×1kcal/kg•℃÷24h=1000kcal/h=1163w

　　水箱平均每平方米外表面允許熱損失：1163w÷22.3m2=52.15w/ m2

　　采用聚氨酯保溫時，最小保溫厚度計算：

　　聚氨酯導熱系數方程為： λt=0.02+0.00017tcp

　　保溫外壁溫度 tw= ta + q/α

　　tw=13+52.15/22.47=15.32℃

　　tcp =1/2(60+15.32)=37.66℃

　　λt=0.02+0.00017×37.66=0.026w/m.℃

　　外壁換熱系數 α=11.63+7√2.4=22.47w/m2℃

　　聚氨酯保溫層厚度計算

　　δ=λ[(t0-ta)/q-1/α]=0.026[(60-13)/52.15-1/22.47]=0.022m=22mm

　　實際采用雙層巖棉δ=40mm及EPSδ=40mm泡沫δ=40mm復合保溫，總保溫層厚度δ=80mm，安全系數K≥1.72。

　　水箱水溫60℃情況下12小時溫降不超過3℃，可保證隨時用水溫度。

　　管道保溫采用EPS泡沫管套，由于定時供水，δ=25～30mm其保溫效果完全可滿足使用要求。

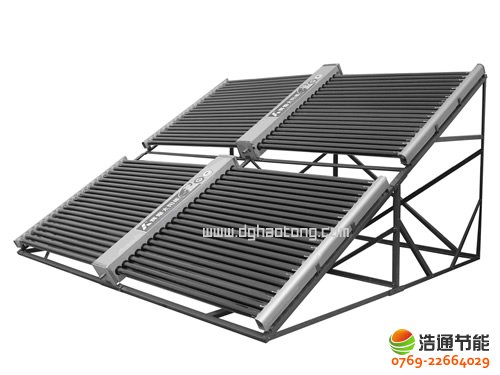

監獄太陽能熱水工程系統工程主材料——太陽能真空管集熱器

　　三、監獄太陽能熱水工程系統工程材料性能說明

　　①泵類、閥類性能說明

　　泵類：我公司根據各系統工況要求，結合本公司十多年來設計、安裝過大量集體型中央熱水工程的豐富經驗，以及對各種品牌水泵和閥類使用效果及性能情況之跟蹤情況，所用水泵類按照性能和工況要求選用中-德國合作生產的WILO系列國際名牌LG水泵。該種水泵經我公司多年使用，性能優良、安全可靠、故障率低，完全符合招標文件對泵類產品的各項性能要求。

　　閥類：冷水電磁閥及溫差電磁閥選用國家名牌產品浙江余姚優質產品,其它調節及控制閥類選用寧波產，國家名牌“埃美柯”標準銅閥，性能品質優良。

　　②管材性能說明

　　管道采用國標優質鍍鋅鋼管(管材可由甲方指定)。

　　③管道保溫

　　天面供熱水、冷水管和太陽能系統循環管道，全部采用EPS專用泡沫塑料管套保溫，完全按國標圖集98R418《管道及設備保溫》要求項目選配δ=20～30mm的與安裝管道相匹配的保溫管套作為保溫材料，并對保溫層外采用δ=0.25mm的鋁合金板加以保護，保溫要求符合國標GB4272-1992要求。

　　④儲熱水箱設置及保溫

　　儲熱水箱系統： 1個4m3儲熱保溫水箱，水箱保溫采用雙層EPS及雙層巖棉或聚胺酯現場發泡保溫，總厚度δ=50mm，完全滿足GB4272-1992的要求，外包采用δ=0.3mm的鋁合金板保護。

　　我方按照建筑結構承載，采取設置型鋼加固基礎的辦法，基座受力壓強按不超過2Kg/cm2來設計，使水箱重量均勻分布于基座后傳至樓承重結構層上，不會對建筑結構產生影響。

　　⑤控制系統說明

　　電線采用國標BV銅芯塑料線，線管采用國標PVC線管。控制器件、溫控、時控裝置采用日本松下、三菱品牌;斷相與相序保護器，交流接觸器為德國國際著名西門子牌;漏電開關采用歐姆龍產品;水位控制器等其它產品采用深圳、浙江等地產國標優質產品。

　　⑥環保及安全性說明

　　安全方面，系統主體設計完全按照國家有關防火、防震等安全性規范要求設計，留有消防和檢修通道，熱泵系統設計也符合規范要求的防護和安全要求;各種設備基礎均采用錨固方法與建筑結構可靠牢連接，與建筑成為一體，符合抗震和防臺風要求;控制系統具有防漏電和可靠接地，每套熱水系統天面設備、管道均按規范配置相應防雷電裝置并與各自天面防雷系統成為一體。

　　⑦工藝技術要求

　　系統熱水循環管道及供水管道按照要求坡向、坡度嚴格按規范要求制作安裝;熱泵機組、水箱和管道支架基礎，須錨固在承重結構上，預埋件錨固按照規范要求進行防腐處理，并做好相關防水處理。太陽能集熱器、水箱、泵類、閥類等設備在現場安裝前須再次進行滿水或水壓試驗及相應的水氣密性試驗和質檢工作;各種管道分階段進行水壓試驗，系統完工后，先行做分部分項調試，各項調試合格后方可進行系統總調試。

監獄太陽能熱水工程系統施工組織設計

　　四、監獄太陽能熱水工程系統施工組織設計

　　1、監獄太陽能熱水工程系統設備的采購、制作、加工方案：

　　合同簽訂后，按合同要求，我方將首先與設計單位、建議單位一起，就具體施工方案圖紙進行會審，根據會審結果，按施工圖(含變更圖)要求我方編制詳盡的采購計劃，同時我方根據合同工期要求，由公司物料部、采購部、生產部、工程部及工程設計部等一起協調并及時調整采購、生產、施工計劃，按計劃組織采購和安排生產進度。具體時間安排：

　　技術交底、圖紙會審1～3天 ; 采購、備料：3～4天;

　　制作加工：一周內完成總工程量60%的制作加工任務;物料部依據庫存物資情況，按工程所需材料設備，編制所需采購設備清單(1日內完成)，采購部在3日內完成全部采購任務。

　　2、監獄太陽能熱水工程系統安裝方案和進度計劃：

　　合同簽訂后，技術交底及備料，前期準備工作一周完成(7日);太陽能系統工程施工工期在合同簽定設備進場后20天內完成;工程調試運行及驗收時間1～2天，擬由1個施工隊施工。

　　3、監獄太陽能熱水工程系統組織機構和施工隊伍部署

　　3.1、組織機構

　　為了加強組織領導和便于各方面的施工配合，成立工程指揮部，設項目經理、工程師各一人，包括2個工程隊及質檢、安技等職能人員。組織機構(見附表)

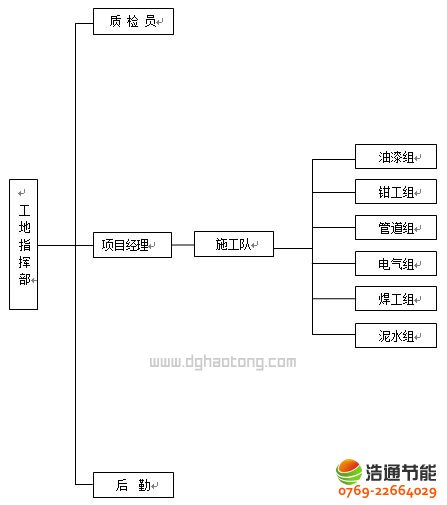

　　3.2、現場施工人員配置一覽表

序號	職務名稱	人 數	職    責	備     注
1	工程項目經理	1	總調度
2	工程師	1	技術指導
3	質檢員	1	質量監督
4	物料管理員	1	物料掌控、追蹤
5	施工人員	1	管理人員	施工隊長
		6	施工	包括油漆、鉗工、管道、電氣等工種
6	后勤員	1	后勤保障

　　4、監獄太陽能熱水工程系統施工方法

　　本工程采用流水作業施工法，每個施工過程由固定的作業組按施工進度表上的順序，依次、連續地由一個施工段移轉到下一個施工段，主要施工項目的施工方法及安裝工藝如下：

　　4.1、太陽能熱水機組安裝：

　　由我公司工廠制作加工好太陽能集熱器，現場放線，進行定位安裝。

　　安裝作業過程：

　　太陽能集熱器 → 吊運 → 質檢 →定位 → 調較 →固定 → 調整 → 除塵、清潔 → 防腐處理 → 基礎防水保護→ 上下循環管連接 → 管道保溫 → 打壓試水檢漏

　　4.2、水箱安裝

　　a、水箱基礎施工與集熱器支架工作同步進行，依設計圖紙在我公司工廠使用專用設備加工制作水箱及支架，現場與甲方及建筑結構、設計院等確認水箱及支架基礎加固或支架結構方案后，做好基礎處理。

　　b、進行水箱現場安裝及保溫。作業過程：

　　工廠按圖下料、加工、制作 → 汽車運輸 → 定位 → 支架固定 → 支架防銹處理 → 基礎處理 → 水箱試水檢漏 → 全面質量檢查 → 廠專業人員現場聚氨酯發泡保溫 → 保溫層外保護搭接縫防水處理 → 清洗 → 完成配管及附件安裝

　　1. 管道安裝

　　依施工進度表順序，分別進行天面循環管、供水管安裝，由專業作業組按相關安裝標準、規范完成管道安裝及支、吊架制作、管道防腐、保溫及管道附件安裝等，管道試壓及驗收按《采暖與衛生工程施工及驗收規范》(GBJ242-82)執行。

　　4.3、主要施工項目安裝工藝附表如下：

　　4.3.1、熱泵安裝工藝

序 號	工 序 名 稱	材   料	工具設備	備   注
1	基礎及固定	槽鋼及減震板	吊機或吊車
2	定位		量尺
3	調校		量尺、水平尺
4	安放及固定	φ2.5碳鋼焊條	鋼絲刷
5	基礎噴鋅		壓縮機或刷子

　　4.3.2、水箱安裝工藝

序號	工 序 名 稱	材   料	工具設備
1	支架定位	型鋼支架、地腳板、緊固螺栓	量尺、板手
2	水箱吊裝定位	水箱	吊機等
3	元器件安裝	附件、銅電阻	電焊機等
4	檢測漏水
5	保溫	EPS泡沫管、巖棉、鋁皮、玻璃膠
6	鋁皮包裝	合金鋁皮0.3mm
7	開孔、印字	手噴漆	剪  鉗
8	貼銘牌	不銹鋼自攻螺絲	螺絲批

　　4.3.3、管道安裝工藝

序號	工 序 名 稱	材   料	工具設備	備   注
1	下料	國標鍍鋅管	鋼卷尺
2	切割		切割機
3	車絲		套絲機
4	組裝	麻絲、生料帶	管鉗
5	固定	管架、管卡	沖擊鉆
6	水壓試驗	試壓配管	試壓泵
7	防腐	銀粉漆	刷子

　　4.3.4、管道保溫工藝

序號	工 序 名 稱	材   料	工具設備	備   注
1	泡沫管保溫	高密度橡塑發泡管	鋼鋸片	厚25mm
2	鋁皮卷邊滾筋		卷邊機、滾筋機
3	鋁皮保溫	0.25mm合金鋁皮	剪鉗
4	接縫鎖螺絲	不銹鋼自攻螺絲	螺絲刀
5	拐彎處打密封膠	玻璃膠	玻璃膠槍

　　4.3.5、電氣系統安裝工藝

序號	工 序 名 稱	材   料	工具設備	備 注
1	電控箱定位安裝	膨脹螺絲	沖擊鉆
2	線管安裝	膠管、管碼木螺釘	沖擊鉆 電錘
3	配穿線	多股銅芯線	鐵絲
4	接線		電工工具
5	測試		萬用表、兆歐表
6	通電試驗、調試

　　4.4、施工現場工具配置

序號	機具名稱	單位	數量	規 格	功 率	配 備
1	套絲機	臺	1	TQ80-C	0.75kw	1臺/組
				TQ100-AE
2	電焊機	臺	1	單相三相兩用	16kw	1臺/組
		臺	1	單相三相兩用	6.5kw	1臺/組
3	切割機	臺	1	單相	1.65kw	1臺/組
4	打磨機	臺	1	單相	0.75kw	1臺/組
5	開孔器	臺	2	單相	750w	1臺/組
6	沖擊鉆	把	2	單相	250w	2把/組
7	吊  機	臺	1	三相	2.2kw	1臺/1組
8	氧割設備	套	1			1套/1組
9	等離子切割機	臺	1			1臺/1組
說明：1、工程安裝所需的小工具，如：管鉗、扳手、螺絲批等都未列出表中。 2、吊機、氧割設備等離子切割機、手動叉車每1個組配一部。雙方配合使用。

　　5、監獄太陽能熱水工程系統材料供應和運輸

　　5.1、材料供應

　　我公司按施工組織設計順序，結合工程進展情況，分批將施工材料用汽車運到貴方工地，然后由材料保管員統一管理。

　　5.2、運輸設備：a、 吊機(卷揚機)b、 手動叉車

　　5.3、材料運輸方式

　　用自制的角鋼柜架，把集熱器組件及水管和支架等裝入柜架中，用吊機運送到樓頂。

　　6、監獄太陽能熱水工程系統施工配合

　　鑒于太陽能熱水工程特點及工程工期緊、任務重;為確保工程質量優良并按期完成，為此我們采取如下措施：

　　6.1領導高度重視，要教育全體員工充分認識搞好施工配合的重要意義，牢固樹立顧全大局的思想，大力發揮團結協作的精神。

　　6.2施工配合首要問題是與貴方土建、水電、后勤等部門的協作與配合前提下做好施工安裝，并主動與之協商，共同擬定有關施工配合方案。

　　8.3大力支持建設單位主持的協商領導工作，主動及時地向建設單位反映施工配合的有關問題，并提出處理方案。

　　8.4對其它如設計院、地方環保、安全等職能部門或單位的具體要求、意見、建議，我們將主動積極提供有關資料，共同協商妥善解決相關矛盾和問題，為確保工程按期圓滿通過各方驗收創造有利條件。

　　7、監獄太陽能熱水工程系統施工技術組織措施：

　　7.1樹立“吃苦奉獻，爭創一流”的企業精神;團結協作，艱苦奮斗，安全優質，低耗高效，縮短工期，增加效益，全面完成各項任務。

　　7.2現場工程師和施工組長必須按設計文件、圖紙組織施工。施工前必須認真審核設計文件及圖紙，吃透設計意圖，做到技術標準掌握清楚，技術交底資料齊全，措施得力，讓每個職工心中有數。

　　7.3對重點施工工序，如水箱、集熱器單元組裝，電控部分施工，詳細進行技術要求，明確要求、標準、工期和工序配合等，科學地組織施工。

　　7.4組織施工和制訂措施時，要貫徹施工機械化、管理現代化、組織合理化的思想，保證優質工程，降低消耗、成本。保證安全和工期，科學組織，文明施工。

　　7.5加強施工管理，實行經濟承包責任制和項目負責制，對施工關鍵部位必須設專人負責把關，切實做到保質量，保工期。

　　7.6切實抓好施工調查和準備工作，發現問題及時協調解決，確保工程按期不間斷進行。

　　7.7認真開展職工安全技術教育和培訓，在進行技術交底的同時，組織學習操作規程，按公司規定程序施工，不斷提高施工隊伍的技術素質。

　　7.8加強物資管理，設專人管理物料倉庫，按進度發料，嚴把質量關，不合格材料不發放，努力減少材料消耗，降低工程成本。

　　7.9加強施工機具的維修保養，搞好機具管、用、養、修，嚴格執行保管負責制，充分利用施工間歇進行維修保養工作，對易損件在工地保持一定的儲備，做到隨壞隨換，避免和減少停工。

　　8、監獄太陽能熱水工程系統保證質量、安全的主要措施

　　8.1保證質量措施：

　　8.1.1樹立質量是企業生命的觀點，強化群體質量意識，貫徹以工程師為首的技術負責制。明確各項目和各工序質量負責人。運用全面質量管理的科學方法，實行全員、全面、全過程的質量控制;

　　8.1.2推行項目法質量管理，實行質量負責，責任落實到人，獎懲與質量掛鉤;

　　8.1.3嚴格推行各項質量管理制度，即設計文件分級審查制、崗位責任制、質量負責制、定期檢查制、技術交底制、自檢互檢制;

　　8.1.4健全質量保證體系，專、群結合，強化檢查工作。工程師與質檢員及施工原則，不姑息，不遷就，嚴把質量關;

　　8.1.5嚴格質量檢查制度，質檢員要保證三分之二的時間深入現場，做好開工檢查、施工中檢查和定期檢查。監測檢查以專職為主，群體結合，確保工程質量;

　　8.1.6各級施工負責任人要親自抓施工質量，抓技術交底工作，并以身作則，積極組織職工學習安裝規范，提高工人操作水平和技術素質，確保施工質量。

　　8.1.7實行質量問題跟蹤，針對存在問題建立卡片，填寫對策表，指定負責人，限期解決。

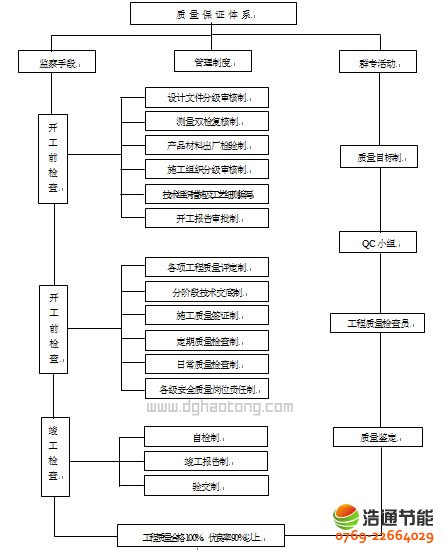

　　8.2質量保證體系(附表)

　　8.3保證安全施工措施：

　　8.3.1安全施工目標：實現“三無”，“一力爭”

　　三無：無重大傷亡事故，無重大質量事故，無重大火災事故。

　　一力爭：力爭消滅因工傷亡事故

　　8.3.2安全管理制度：

　　8.3.2.1安全施工責任制度：

　　項目負責人，施工管理人員，組長，工人，應逐級建立安全施工責任制度，指揮所設安全質量監察員，施工組設兼職安全員，做到分工明確，責任到人;

　　8.3.2.2安全施工教育制度：

　　對新工人貫徹三級安全教育，以師帶徒，邊教邊學;

　　堅持每周不少于兩小時的安全學習教育;

　　對各級領導和全體施工人員經常進行安全生產教育，對特殊工種工人，經考試合格，發給安全合格證后，方能上崗操作。

　　8.3.2.3安全施工檢查制度：指揮所每周一次全面檢查，施工組每日一次檢查，重大問題發安全通知書各指令書，并采取對策表，將安全問題納入全面質量管理中;

　　8.3.2.4安全設計制度：主要針對施工中薄弱環節進行詳細的安全設計，預防事故發生;

　　8.3.2.5事故報告，處理制度。

　　8.3.3安全技術措施制度：

　　8.3.3.1水箱安全保護措施

　　樓面或地面有足夠的承載強度和水箱底座基礎牢固，水箱內膽與水箱架固定，水箱超出建筑物的最高點時，應有防雷保護裝置。采用國標工字鋼，國標鍍鋅管，標準避雷針焊接、焊縫無漏焊、虛焊現象。

　　8.3.3.2防雷安全保護措施

　　8.3.3.2.1嚴格按現場的結構設置規范的防雷裝置，嚴格按焊接工藝標準焊接，焊接處要牢固;

　　8.3.3.2.2避雷采用國標，采用標準的避雷針;

　　8.3.3.2.3各種焊縫，搭接須達到行業標準，計算好避雷范圍，使熱能設備在避雷范圍內，水箱、集熱器陣列等，單獨設避雷針、線，且與建筑物的避雷系統相連，架空，埋地等金屬管道在進入建筑物處，應與樓房的防雷電感應的接地裝置連接。

　　8.3.3.4防漏電保護措施

　　8.3.3.4.1系統工程各電器設備有可靠的接地保護，計劃導線的截面積應能承受設備的負荷，控制箱里應有漏電保護器，過載保護器;

　　8.3.3.4.2采用達標的線材、電器元件，進口漏電開關和熱繼電器;

　　8.3.3.4.3導線與導線連接牢固，布線時，嚴禁把導線搞破，各種電器設備有較完善的防雨裝置， 安裝完畢必須作防漏電測試。

監獄太陽能熱水工程系統施工安裝各工種人力部屬圖

　　五、監獄太陽能熱水工程系統施工安全管理條例

　　在施工過程中，為確保工程進度與施工安全，特制定如下安全條例：監獄太陽能熱水工程安全

　　(一)安全意識

　　1. 時刻保持高度的安全警惕性，對身邊的周圍環境潛在的危險予以高度的警惕;

　　2. 對做每一件事之前應考慮可能出現的危險并采取措施避免及預防;

　　3. 絕不能對安全隱患存在麻痹大意、僥幸和掉以輕心的心理，認真做好安全防范措 施。

　　(二)現場施工安全

　　1. 施工組進工地后，施工組長應對現場進行勘察，對有潛在危險的地方(如較大天井、管井口、無女兒墻的狹窄通道等)，應做好標識并采取防護措施;

　　2. 所有進入工地人員必須穿戴工作服、工作帽、工作鞋，嚴禁穿拖鞋及赤腳進入工地;

　　3. 工地施工人員嚴禁酒后進入工地工作;

　　4. 雷雨天不允許在天面施工，禁止在避雷針周圍作業、避雨;

　　5. 所以安全繩、安全帶、吊繩、吊鉤，都必須進行認真檢查并確認無安全隱患后方可使用;

　　6. 高空作業時，高度超過3米必須系戴安全繩、安全帶、安全帽，使用長梯時應必須先檢查其穩定性，并做好防滑措施，最好有人看護;

　　7. 吊人安裝時必須對系好的安全繩(兩條以上)、安全帶(一條)進行檢查試吊，確認無安全隱患方可吊人，并須有專人指揮升降，兩人以上放繩不允許人、貨混吊，安全繩與墻沿接觸必須作保護;

　　8. 嚴禁在施工過程中產生安全隱患(各火種、裸露的電源，易觸電的危險，易創傷，不按規范操作等)，下班后清現場，消除上述存在的隱患，并關閉電源方可下班;

　　9. 挖墻、挖地時應清楚是否有電源線、水管、油管、氣管等，嚴禁在埋有電源線、油管、氣管等地方挖墻、挖地;

　　(三)材料吊裝及放置安全

　　1、材料吊運時，應先仔細觀察周邊情況，先定起吊位置。安裝卷揚機必須保證牢固可靠，起吊物料必須捆綁，中間平衡起吊，不得向一邊傾斜，且必須有專人指揮。起吊時，起吊點周圍20米內必須有人看守不許外人進入;當周邊人員較多時必須疏散人員或有人現場維持秩序方可起吊，嚴禁超重起吊;

　　2、材料吊到工作面以后，材料不允許放置于女兒墻上或會掉落的地方，應選好可以承重、不影響施工的地方平穩堆放;

　　3、保溫材料應捆綁堆放，搞好防風、防火措施;

　　4、易燃、易爆物品(氧氣瓶、乙炔瓶、液化氣瓶、手噴漆等)，應放置于安全地帶妥善保管，避免接觸火源，避免爆曬;

　　5、不能從高空中向下扔?xùn)|西或垃圾，特殊情況應將垃圾用蛇皮袋裝好并有人在下面維護安全方可向下放垃圾袋。

　　(四)施工用電安全

　　1、現場施工的所有用電必須連接足夠容量帶有漏電保護裝置電控箱的電源，嚴禁直接接駁沒有漏電保護裝置或不合電容量的裝置的電源;

　　2、電控箱必須安裝漏電保護設施，并放置于離地1米，防潮、防雨的地方，正常情況下用60A容量的電控箱，電控箱進線使用4×4mm2+1×2.5 mm2電纜線，電焊機地拖線使用2×4mm2電纜線，沖擊鉆、切割機等其它小工具地拖線使用3×2.5 mm2電纜線(注：容量超過負荷應對電控箱及電源線進行相應的改變);

　　3、所有用電設備必須放置于干燥、防潮及防雨的地方，做好接地檢查;

　　4、所有用電設備及燈管的電源線接頭必須使用插座、插頭，并做好絕緣保護，絕不能用線頭直接直插;

　　5、所有用電設備及燈管的電源線、電纜必須進行檢查是否破損并合理布線，做好防重壓、防碰撞、防腐蝕等防范措施;

　　6、地拖必須連接接地線;

　　7、下班必須將所有電源關閉。

　　(五)電工操作安全

　　1、在施工中，根據電氣設備電纜線規格及功率大小，合理的接線程序安全操作，符合有關技術規范的要求，能充分保證人身和設備的安全;

　　2、在施工中，工作人員不允許帶電接線，禁止帶工作。如果必須帶工作時，應采取必要的安全措施。如站在橡膠氈上、干木板上或穿絕緣鞋等，并需現場管理員監護中進行操作接線;

　　3、進施工現場監時電控箱的主電纜線，接線必須滿足供電可靠性的要求，能適應系統所需要的各種運行方式，操作維護和處理事故方便;

　　4、施工加班接照明燈線時，先斷開電源，照明燈的開關必須先控制火線，線一定要接緊;

　　5、發熱管接線一定要從線管到發熱管接線柱之間，電源線均要加套黃臘管或波紋管以防止短路，電源線通過水箱底板時，應在鐵板上割一個半圓，以便電源線通過，嚴禁把電源線硬擠在水箱底板與外包鋁皮之間;

　　6、鐵線槽布線接線時，應對鐵線槽內的電源線做接地及漏電測試和相間測試;

　　7、1 mm2至6 mm2銅芯電線時應要接緊，不得有毛刺，中間有接線頭時應接緊線頭并加焊錫，焊接套上黃臘管包絕緣膠布1至6層;

　　8、接10 mm2以上的銅芯線應采取銅線耳接線，如中間有接頭時應用銅接頭接線，并用壓線鉗壓緊，做好防水絕緣處理;

　　9、埋地電線接線時應對電源線套上線管，近公路的地方應加套鐵線管，穿鐵線管時應在管口做保護套，防止電線割破;

　　10、雨季接線操作時，要嚴格遵守帶電操作規定，防止突然送電，如掛上“有人工作不許合閘”的警告牌，以杜絕安全隱患的發生。

　　(六)電焊(氣焊)工操作安全

　　電焊工操作時必須認真穿戴防護用品，做好電焊機防雨、防潮等維護工作;

　　操作前應檢查接線方式(220V、380V)是否準確，檢查焊鉗、接電線纜是否有破損;

　　焊接時，應認真檢查焊接現場，焊渣飛濺的范圍內是否有易燃、易爆物品并清除易燃、易爆物品或采取覆蓋、隔離措施;

　　在某些特殊場所，(如鞭炮廠、煉油廠、家私廠、木材廠、服裝廠等)進行焊接時，應及時與甲方進行聯系，請甲方協助共同作好焊現場安全工作;

　　當油管、氣管、油箱、氣罐內有燃料時，禁止進行補焊，在排空燃料的容器內施焊，必須仔細檢查容器可靠接地，并認真檢查容器內殘余氣濃度，確保安全后方可施焊，施焊時要確保通風良好，并有人監護;

　　高空焊接時，應系帶安全繩，并考慮焊渣火花的方向，在30米之內不得有易燃、易爆物品，如有應做好轉移物品工作，或進行良好的覆蓋、隔離;

　　氧氣瓶、乙炔瓶應有防震圈，避免碰撞和劇烈震動，并防止爆曬，氧氣瓶、乙炔瓶應離工作點5米以上距離;

　　點火時焊槍口不準對準人，正在燃燒的焊槍不得放在工作或地面上，不得手持連接膠管的焊槍爬梯、登高;

　　工作完畢，應切斷電焊機電源，關好氧氣瓶、乙炔瓶氣閥，確認現場無起火危險方可離開現場。

　　(七)電動工具安全規定(所有工具及設備必須放置于干燥、防潮、防雨的地方)

　　1. 套絲機安全使用規定：

　　選擇放置套絲機的地面必須保持干燥、清潔，嚴禁在潮濕地面和露天下雨時使用套絲機;

　　套絲機的電源線必須采用電纜線，且駁接三級插頭，嚴禁直接將電源線插入插座;

　　接通電源后，先用試電筆測試套絲機外殼是否帶電，否則停止使用;

　　使用套絲機時，操作員嚴禁戴任何手套，放松、收緊卡盤時必須在套絲機卡盤停止轉動后方可進行;

　　2.套線機在工作時，為了防止突發性的機體漏電，必須將套絲機外殼與甲方建筑的雷網連接起來(可使用4mm2的銅芯線連接)。

　　3.切割機安全使用規定：

　　使用切割機的場所必須保持干燥、清潔，嚴禁在潮濕的地面或露天下雨時使用切割機;

　　4.切割機的電源線必須采用電纜線，且駁接三級插頭，嚴禁直接將電源線插入插座;

　　切割機的機殼與甲方的建筑避雷網連接起來;

　　接電源之前，先檢查切割機的砂輪片是否安裝牢固，是否有殘缺和裂痕，如果有，則停止使用;

　　切割物件時，必須將被切割物件放置于卡盤上利用卡盤夾緊被割物件，嚴禁一手握緊物件一手開機器;

　　工作時注意切割機產生火花，不能靠近易燃、易爆物品;

　　切割物件時，不能用力將手柄往下壓，這樣會造成切割機過載、燒機等現象。

　　電焊機安全使用規定：

　　在高空焊接時，必須注意地面的環境。例如：地面嚴禁有人走動，嚴禁有易燃、易爆物品。

　　5.沖擊鉆的安全使用規定：

　　沖擊鉆的電源線必須采用電纜線，且接上三級插頭，電纜線嚴禁有破損現象，電纜線中間不能有接口;

　　鉆孔前必須查清該建筑是否埋有電線、電纜，此項必須有100%的把握才能進行鉆孔;

　　工作時必須雙手同時操作手柄，嚴禁單手使用沖擊鉆;

　　天花板鉆孔時，地面嚴禁站人;

　　嚴禁拿電纜線提起沖擊鉆，應取沖擊鉆的手柄;

　　鉆孔過程中，不能用力推壓，只要稍壓、按壓即可。

　　6.打磨機的安全使用規定：

　　砂輪片必須安裝牢固，無破裂和表面缺陷;

　　打磨機在使用時不能受到?jīng)_擊，必須輕拿輕放;

　　研磨時不要利用砂輪的整個表面，將打磨機傾斜15-30度，只利用它的四周表面;

　　打磨機本身的重量已足夠研磨表面上，輕輕地握住打磨機以使它輕輕地和研磨表面接觸;

　　打磨機必須有砂輪保護裝置，且安裝在能保護操作者不受碎輪片傷害的角度;

　　研磨時要注意火花的飛濺方向;

　　嚴禁將正在旋轉的打磨機放在地布來等待作業或離去。

　　(八)炊具安全規定

　　1.嚴禁使用高壓鍋;

　　2.所有炊具如電飯煲、石油氣爐、石油氣瓶等必須作安全檢查;檢查如下：

　　① 電飯煲等需有良好的插頭，電源線沒有刮破，絕緣性能良好;

　　②石油氣爐性能要良好，必須嚴格按使用書使用和操作;

　　③石油氣瓶應經常檢查氣管及閥是否漏氣，一經發現立即更換，嚴禁使用破舊的石油氣爐和氣瓶;

　　3.放炊具的地方必須保持環境的通暢并與任何易燃品隔離，石油氣瓶必須放置于通風、不受熱、不受潮和火種隔離的地方。

　　(九)管道工(保溫工)操作安全

　　1、管道工在使用套絲機時，應先檢查接電線纜是否有破損;

　　2、管道工套絲時，不允許戴手套;

　　3、管道工施工打洞時，應充分考慮墻內是否裝有其它水管、油管、氣管或電線，避免觸電爆炸等危險;樓面作業時應考慮層面厚度，防止打穿樓層;

　　4、嚴禁在帶油或帶氣的管道上安裝。

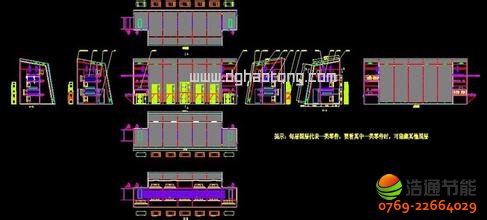

　　監獄太陽能熱水工程系統設計方案圖

特別說明：
　　浩通節能設備竭誠為您提供標準、全面的信息，但不對信息中可能出現的錯誤或遺漏承擔責任。方案圖片僅供參考，請以實際確定方案為準。以上內容如有變動，恕不另行通知。如有疑問可來電咨詢：0769-22664029
