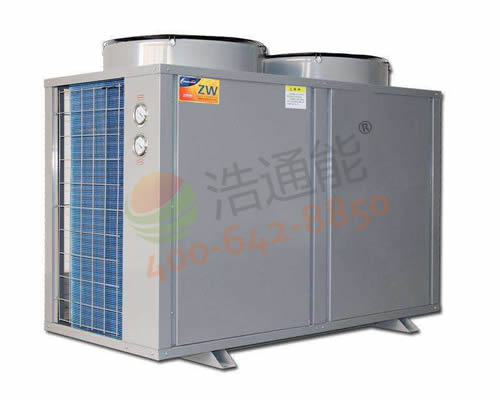

高溫熱泵工作原理

高溫熱泵原理圖

　　高溫熱泵的基本原理也是基于逆卡諾循環，采用電能驅動，從低溫熱源中吸取熱量，并將其傳輸給高溫熱源以供使用，傳輸到高溫熱源中的熱量不僅大于所消耗的能量，而且大于從低溫熱源中吸收的能量，在標準工況下，系統消耗一個單位的能量，從低溫熱源中提取二個單位的能量，合在一起輸出三個單位的能量。

　　※高溫熱泵性能特點

　　● 1、安全環保，采用間接加熱方式，水電隔離，多種保護措施，無安全隱患。

　　● 2、專利型換熱技術，一體式設計，機組運行更穩定。

　　● 3、機組采用進口品牌高溫專用壓縮機，特殊工藝和特種冷媒，使得壓縮機在保持良好工作狀態的條件下產生75℃-85℃熱水。高溫制熱工況下COP值可大于2.5以上，為工業用熱水提供了良好的節能效果。

　　● 4、全天候運行，適用于環境溫度5℃以上的任何場合，不受天氣變化的影響。

　　● 5、具有斷電自動記憶功能，來電后自動啟動機組運行，無需專人開關機。

　　● 6、工程安裝簡單，不受環境限制，無需另設機房，運行及維護成本低廉。

　　高溫熱泵配置說明

■采用國際品牌高溫專用壓縮機，能效比更高	■選用自適應調節熱力膨脹閥節流
■高效內螺紋銅管，提高換熱效率	■采用套管換熱器，不易結垢

　　高溫熱泵技術參數

　　高溫熱泵運行費用

　　例如：加熱一噸水從20℃到70℃ 需要的能量是(70-20)*1000=50000千卡=58KW

　　1、由燃油鍋爐加熱所需要的成本柴油鍋爐：13.7KW/公升×燃燒效率80% = 10.9KW/公升需要柴油：58KW÷10.9KW/公升=5.3公升所需費用：5.3公升×6.2元/公升=32.8元

　　2、使用電加熱所需要的成本電加熱管：1KW/H×熱效率90% = 0.9KW需要電量：58KW÷0.9KW/H=64.4KW所需費用：64.4KW×0.8元/KW=51.5元

　　3、使用高溫熱泵加熱所需要的成本高溫熱泵：取COP=3需要電量：58KW÷3=19.3KW所需費用：19.3KW×0.8元/KW=15.5元

　　4、綜合對比：把一噸水從20℃加熱到70℃需要的費用：柴油鍋爐：32.8元;電熱水器：51.5元;高溫熱泵：15.5元;

　　5、年運行費用：以加熱一噸水從20℃到70℃為例，每天加熱8小時，每年按300天：

　　柴油鍋爐：32.8元×8×300=7.872萬

　　電加熱管：51.5元×8×300=12.36萬

　　高溫熱泵：15.5元×8×300=3.72萬

　　從以上分析，特別是從年運行費用的對照表來看，高溫熱泵系統的年運行費用，大約相對是電加熱1/4的費用，相當于燃油加熱1/3的費用。燃煤鍋爐的1/2。而隨著市場原油價格的上漲，燃油鍋爐成本將不斷上漲。雖然，高溫熱泵的初投入成本稍高，對比其它的加熱方式，企業可以在很短的時間里收回成本。高溫熱泵作為一種成熟的產品，已經過廣泛的應用，效果良好。

　　高溫熱泵適用范圍

　　※主要應用于化工電鍍、紡織印染，屠宰行業，食品高溫，洗滌行業，采暖行業，原油加熱等等。食品加工、煙廠 電工、電子、儀表、材料、醫藥等科研、生產單位，主要用于物品的干燥、烘焙等場所。額定水溫75℃，最高可至80℃，高效運行為節約可觀的加熱費用。

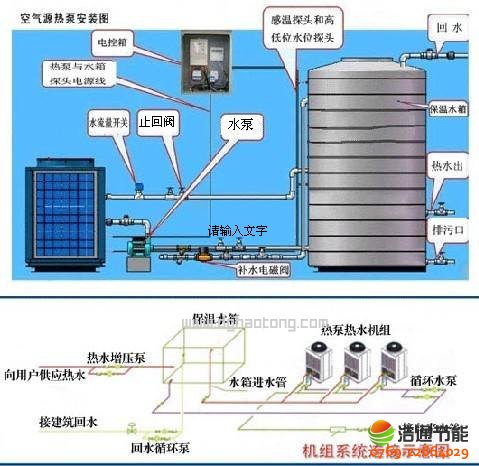

　　高溫熱泵安裝示意圖

高溫熱泵安裝系統圖

　　高溫熱泵安裝案例

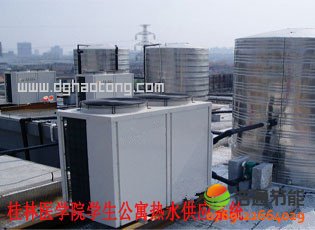

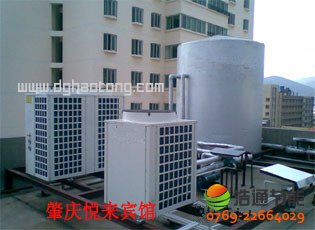

■桂林醫學院學生公寓熱水供應系統	■肇慶悅來賓館

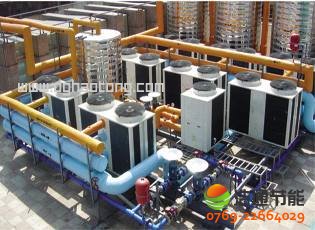

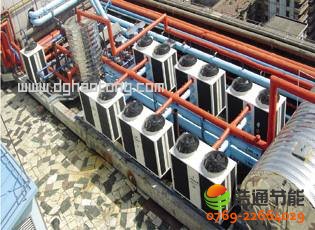

■御城花園酒店	■東莞長安大廈

　　高溫熱泵維護保養

　　1.機外安裝的水路過濾器應定期清洗，保證系統內水質清潔，以避免機組因過濾器臟堵而造成主機頻繁故障或損壞。

　　2.經常檢查機組的電源和電氣系統的接線是否牢固、有無氧化或損壞，電氣元件是否動作異常，如有應及時維修和更換。還需檢查機內管路接頭和充氣閥門處是否有油污，確保機組制冷劑無泄漏。

　　3.檢查水泵、水路閥門是否工作正常，水管路及水管接頭是否滲漏。經常檢查水系統的補水、水箱的安全閥、液位控制器和排氣裝置工作是否正常，以免空氣進入系統造成水循環量減少，從而影響機組的制熱量和機組運行的可靠性。

　　4.主機冷凝器清洗，建議每兩年使用50℃-60℃、濃度為5%的檸檬酸液清洗冷凝器，啟動主機自帶循環水泵清洗2小時，最后用自來水清洗3遍。(管道安裝時建議預留三通接口，用絲堵封住一個接口，以備清洗時接管。)嚴禁用腐蝕性的清洗液清洗冷凝器。

　　5.若停機時間較長，應將機組管路中的水放掉，并切斷電源，套好防護罩。再運行時，開機前先對系統進行全面檢查。
